AT氣動執行器是將氣源壓力經過90度變向，經一系列機械傳動而轉換成輸出扭矩力的專用執行器。結構設計為雙活塞齒條與齒輪傳動，它的作用形式分為雙作用與單作用（彈簧復位），作用方向可根據現場需要靈活設置成正作用或反作用。AT氣動執行器區別于傳統產品，集中在執行器一側的調節螺栓更精確、更方便的調節閥門開閉位置；精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），耐磨性能更優越，使用壽命更經久。AT氣動執行器適用于蝶閥、球閥、旋塞閥等做90°角行程的閥門控制。

產品參數

規格型號：AT63S（AT63SR）

型號意義：AT—氣動執行器種類 63—氣缸缸體內徑 S—單作用

工作行程：90°±5°

適用氣源：0.4～0.7MPa

氣源接口：符合NRMAR標準

輸出扭矩：10.9-18.7Nm（默認8根彈簧計算）

作用形式：單作用

環境溫度：標準型-20℃～ +80℃

高溫型-15℃～ +180℃

低溫型-50℃～ +80℃

須在訂貨時確認！

電磁閥電源：AC220V或DC24V（也可按客戶要求）

具體輸出扭矩，請查看下方輸出扭矩力詳表。

AT單作用輸出力矩表（Nm)
氣源克服彈簧輸出力矩（Nm)										彈簧輸出力矩
氣源壓力		0.4MPa		0.5MPa		0.6MPa		0.7MPa		彈簧輸出力矩
型號	彈簧數量	0° 開始	90° 結束	0° 開始	90° 結束	0° 開始	90° 結束	0° 開始	90° 結束	0° 開始	90° 結束
AT52S	8	7.3	4	10.8	7.5	14.3	11			9.9	6.6
AT63S	8	11.8	4	17.5	9.7	23.1	15.3			18.7	10.9
AT75S	8	23.5	8.7	34.8	20	46	31.2			36.3	21.5
AT88S	8	41.3	19.5	59	37.2	76.7	54.9			51.3	29.5
AT100S	8	76.4	40.4	102.1	66.1	127.8	91.8			62.5	40.0
AT115S	8	102.1	50	143.6	91.5	185.2	133.1			116.3	64.2
AT125S	8	137	74	190.9	127.9	244.5	181.5			140	77
AT145S	8	224.1	137.4	308.2	221.5	392.3	305.6			199	112.3
AT160S	8	269.4	142.5	379.1	252.2	488.8	361.9			296.4	169.5
AT180S	8	335.8	166.7	483.9	314.8	632.1	463			425.8	256.7
AT200S	8	492.2	263.8	698	469.6	903.7	675.3			559.1	330.7
AT245S	8	904.8	601.6	1265	961.8	1625.2	1322			839.1	535.9
AT265S	8	1339.5	872.8	1841.2	1374.5	2342.8	1876.1			1133.8	667.1
AT330S	8	2132	1623	3033	2524	3934	3424	4835	4325	1981	1472
AT400S	8	3959	2711	5627	4379	7294	6047	8962	7715	3960	2712

產品結構

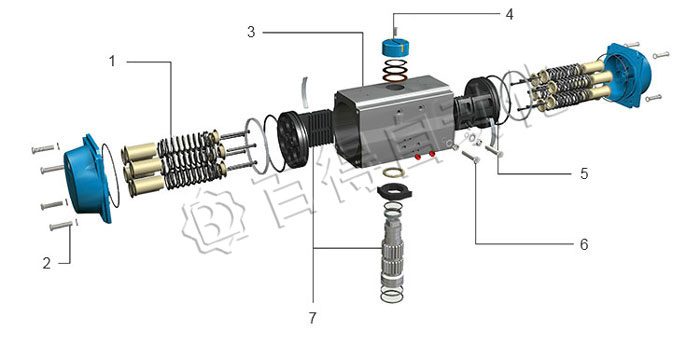

AT氣動執行器結構圖

1	組合彈簧	5	導向軸承
2	端蓋螺栓	6	調節螺釘
3	鋁合金缸體	7	齒輪齒條
4	指示器	8

安裝尺寸

AT氣動執行器安裝尺寸圖

AT型氣動執行器外形尺寸表
型號	AT52S	AT63S	AT75S	AT88S	AT100S	AT115S	AT125S	AT145S	AT160S	AT180S	AT200S	AT245S	AT265S	AT330S	AT400S
ISO flange	F04	F05	F05-07	F05-07	F07-10	F07-10	F07-10	F10-12	F10-12	F14	F14	F16	F16	F16	F25
L	140.5	158.5	210.5	247.5	268.5	315	345	408.5	437.5	487	543	633	728	860	1050
B	26.5	30	30.5	32.5	38.5	42.5	45	47.5	52	58.5	62.5	78.5	165	-	-
C	20	20	20	20	20	30	30	30	30	50	50	50	50	50	50
φD	40	40	40	40	40	56	56	65	65	80	80	115	115	115	115
E	59	72	84.5	97.5	111	127	136	156.5	169	190.5	213	251	298.5	371	435
F	69	85	102	115	127	145	157	177	196	220.5	245	298.5	330	405	486
G	29	36	42.5	49.5	56	64	69.5	80	88	99	110	131	163.5	206	245
H	41.5	47	52	56.8	67	77	82	91.5	99	105	112	131	166	207	252
Jmin	12	16	16	19	19	24	24	29	29	38	38	38	48	55	55
A	80	80	80	80	80	80	80	80	80	130	130	130	130	130	130
M	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30
φ01	42	50	50	50	70	70	70	102	102	140	140	165	165	165	245
φ0	-	-	70	70	102	102	102	125	125	-	-	-	-	-	-
P1	4-M6	4-M6	4-M6	4-M6	4-M8	4-M8	4-M8	4-M10	4-M10	4-M16	4-M16	4-M20	4-M20	4-M20	8-M16
P	-	-	4-M8	4-M8	4-M10	4-M10	4-M10	4-M12	4-M12	-	-	-	-	-	-
□Q	11	14	14	17	17	22	22	27	27	36	36	36	46	55	55
V	24	24	24	24	24	24	24	24	24	24	24	40	40	40	40
W	32	32	32	32	32	32	32	32	32	32	32	45	45	45	45
Y	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M5×8	M6×10	M6×10	M6×10	M6×10
Z	1/8^〃	1/8^〃	1/8^〃	1/8^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	1/4^〃	3/8^〃	1/2^〃	1/2^〃	1/2^〃
